KULIAH ELEKTRONIKA TEKNIK ELEKTRO : 2.3 SERIES DIODE CONFIGURATIONS

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Contoh Soal

5. Simulasi Rangkaian

6. Link Download

1. Tujuan [KEMBALI]

1.       Mengetahui dan memahami Konfigurasi Dioda Seri
2.       Mampu mengaplikasikan Konfigurasi Dioda Seri

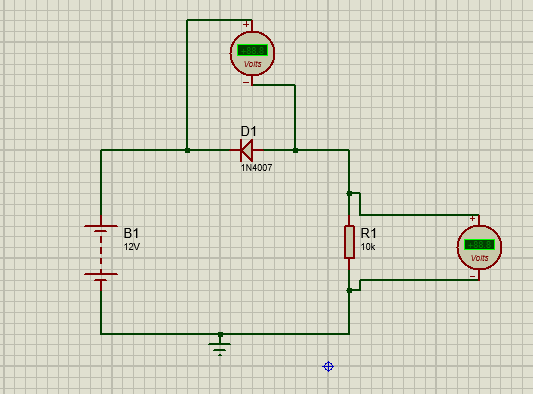

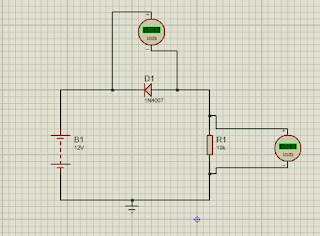

3.    Mampu membuat simulasi rangkaian Dioda Seri pada aplikasi Proteus

2. Alat dan Bahan [KEMBALI]

1. Dioda

Dioda digunakan untuk menyearahkan arus.

2. Resistor

berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika.

3. Baterai

berfungsi untuk meyediakan atau menyuplai energi listrik

4. Ground

berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah.

3. Dasar Teori [KEMBALI]

Secara umum, sebuah dioda dalam keadaan "on" jika arus yang dihasilkan oleh sumber yang diterapkan arahnya sesuai dengan arah panah pada simbol dioda. Dengan VD ≥ 0,7 V untuk silikon, VD≥ 0,3 V untuk germanium, dan VD≥ 1,2 V untuk gallium arsenide.

Suatu dioda bisa diberi bias mundur (reverse bias) atau diberi bias maju (forward bias).

Gambar 2.9(a) Arah yang dihasilkan I cocok dengan panah pada simbol dioda, dan karena E > V_K dioda dalam keadaan "on". Gambar. 2.9(b) dengan model ekuivalen yang sesuai untuk dioda silikon bias maju.

Dimana Level tegangan dan arus yang dihasilkan adalah sebagai berikut:

Pada Gambar 2.10 dioda dibalik menjadi bias mundur (Reverse Bias) dan Dioda diganti dengan elemen resistif seperti pada Gambar 2.11 sehingga memperlihatkan bahwa arah arus yang dihasilkan tidak sesuai dengan tanda panah pada simbol dioda atau dalam keadaan "off".

Sehingga menghasilkan rangkaian ekuivalen pada Gambar 2.12. Karena rangkaian terbuka, arus dioda adalah 0 A dan tegangan melintasi resistor R adalah sebagai berikut:

4. Contoh Soal [KEMBALI]

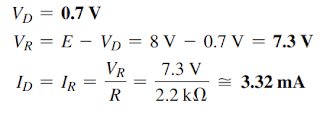

Example 2.4

Untuk konfigurasi rangkaian dioda berikut, tentukanlah V_D, V_R dan I_D

Jawab:

Example 2.5

Tentukan V_D, V_R dan I_D dengan rangkaian reverse bias

Jawab:

Karena rangkaian terbuka, jadi I_D = 0 A, sehingga karena V_R = I_R R, maka V_R = 0 (R) = 0 V.

Berdasarkan hukum tegangan Kirchhoff di sekitar hasil loop tertutup, yaitu:

E - V_D - V_R= 0

V_D = E - V_R = E - 0 = E = 8 V

Example 2.6

Untuk konfigurasi rangkaian dioda berikut, tentukanlah V_D, V_R dan I_D

Jawab:

Meskipun "tekanan" menghasilkan arus dengan arah yang sama dengan simbol panah, level voltase yang diberikan tidak cukup untuk menghidupkan dioda silikon.

Titik operasi pada karakteristik Gambar 2.17, menetapkan ekivalen rangkaian terbuka sebagai pendekatan yang sesuai, seperti ditunjukkan pada Gambar 2.18. Oleh karena itu, tingkat tegangan dan arus yang dihasilkan adalah sebagai berikut:

Example 2.7

Tentukan Vo dan I_D pada gambar konfigurasi 2.19

Jawab:

arus yang dihasilkan memiliki arah yang sama dengan panah dari simbol kedua dioda, dan hasil jaringan Gambar 2.20 karena E = 12 V > (0,7 V + 1,8 V [ketentuan])= 2,5 V. Catat suplai 12 V yang digambar ulang dan polaritas V, melintasi resistor 680 ohm. Tegangan yang dihasilkan adalah
