4.13 Current Mirrors

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Contoh Soal

5. Simulasi Rangkaian

6. Link Download

     1.   Tujuan  [KEMBALI]

 1. Mengetahui rangkaian current mirror dengan menggunakan transistor

 2. Mengetahui perbandingan tegangan  dan arus pada rangkaian current mirror

      2.      Alat dan Bahan [KEMBALI]

1.       Sumber Tegangan DC

adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik

2.       Resistor

berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika.

3.       Transistor

adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

4.       Voltmeter

merupakan alat ukur yang berfungsi untuk mengukur besar tegangan listrik yang ada di suatu rangkaian listrik.

3.       Ammeter

merupakan alat ukur yang berfungsi untuk mengukur besar tegangan listrik yang ada di suatu rangkaian listrik.

      3.      Dasar Teori [KEMBALI]

Current mirrors adalah jaringan DC dimana arus melalui beban dikendalikan oleh arus dititik lainnya jaringan. artinya jika arus pengendali dinaikan atau diturunkan melalui beban akan berubah ketingkat yang sama.

kali ini kita akan menunjukan efektifitas desain tergantung kenyataan kedua transistor memiliki karakteristik yang sama

asumsikan transistor identik maka didapatkan VBE1 = VBE2 , IB1 = IB2

angkat dasar ke tegangan emitor, dan masing masing arus akan naik kenilai yang sama. karena dasar memancarkan tegangan kedua transistor pada gambar 4.74 parallel maka teganganya harus sama , maka hasilnya IB1 = IB2 pada setiap basis set untuk tegangan emitor

jelas pada gambar 4.74       IB = IB1+IB2

dan jika                                  IB1 = IB2

sehingga                                IB = IB1+IB1=2IB1

jika arus kontrol meningkat maka hasil IB1 akan meningkat, serta VBE1 juga harus meningkat seperti kurva respon 4.75 , begitu juga dengan VBE2 dan IB2 juga akan meningkat hasilnya:

untuk VCC tetap, resistor R dapat digunakan sebagai arus kontrol

jaringan ini memiliki kontrol built-in yang memastikan bahwa variasi arus beban apapun akan akan diperbaiki konfigurasi itu sendiri

perhatikan satu ujung arus beban sedang mencoba untuk meningkat dan pada akhirnya arus beban dipaksa kembali ketingkat aslinya

gambar 4.78 bentuk lain dari cermin saat untuk memberikan impedansi outputyang lebih tinggi, arus kontrol melalui R adalah

dengan asumsi Q1 dan Q2 cocok, kita menemukan bahwa arus output dithan konstan

melihat arus keluar adalah nilai cermin dari arus tetap saat melalui R

pada gambar 4.79 masih bentuk lain dari cermin saat ini , transistor efek lapangan menyediakan arus konstan set pada nilai IDSS, arus ini tercemin , hasil arus melalui Q2 dengan nilai yang sama :

      4.  Contoh Soal  [KEMBALI]

• Example 2.22

Tentukanlah V0 konfigurasi berikut untuk input yang ditunjukkan

Jawab:

Perhatikan bahwa frekuensinya adalah 1000 Hz, menghasilkan periode 1 ms dan interval 0,5 ms antar level. Analisis akan dimulai dengan periode I₁ → I₂ dari sinyal masukan karena dioda dalam keadaan hubung singkat. Untuk interval ini akan muncul jaringan seperti pada Gambar 2.94. Outputnya melintasi R, tetapi juga langsung melintasi baterai 5-V jika seseorang mengikuti koneksi langsung antara terminal yang ditentukan untuk v, dan terminal baterai. Hasilnya adalah v=5V untuk interval ini. Menerapkan hukum tegangan Kirchhoff di sekitar loop input menghasilkan





• Example 2.23

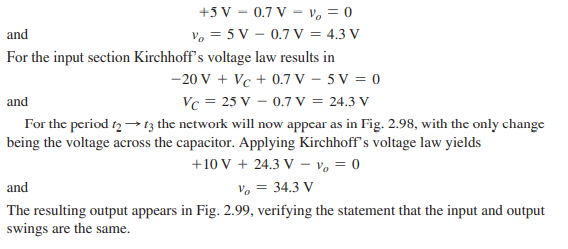

Ulangi perhitungan pada example 2.22 dengan dioda silikon Vk=0.7 V

Jawab:



5.    Simulasi Rangkaian [KEMBALI]



      6.     Video [KEMBALI]



       7.      Link Download [KEMBALI]

       Link Download Materi : klik disini

       Link Download Rangkaian   :

       Link Download Video   :

       Link Download datasheet  sumber dc :

       Link Download datasheet  transistor :
