1. Kondisi [kembali]
Tambahkan resistor sebelum Button sebesar 1 ohm.
2. Rangkaian Simulasi [kembali]

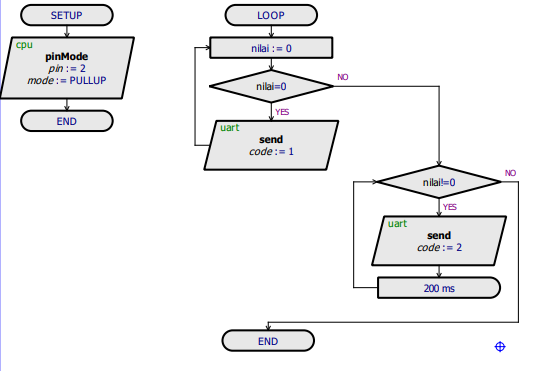

3. Flowchart [kembali]
4. Listing Program [kembali]
//MASTER
#define button 2 //Deklarasi pin 2 untuk button
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(button,INPUT_PULLUP);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
int nilai = digitalRead(button);
//ditekan
if(nilai == 0)
{
Serial.print("1");
}
else
{
Serial.print("2");
}
delay(200);
}
//SLAVE
#define led 8 //Deklarasi pin 12 untuk LED
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(led,OUTPUT); //Deklarasi LED sebagai output
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
if(Serial.available()>0)
{
int data = Serial.read();
if(data=="1") //Jika data yang dikirimkan berlogika
{
digitalWrite(led,HIGH); //LED menyala
}
else
{
digitalWrite(led,LOW); //LED mati
}
}
}
5. Prinsip Kerja[kembali]
Kaki pin 2 dari master dihubungkan ke resistor dan button secara seri kemudian dilanjutkan ke ground. kaki pin txd master dihubungkan ke rxd slave, dan rxd master dihubungkan ke txd slave. Kemudian pada slave, kaki 12 dihubungkan ke Led. Setelah itu dibuat program pada master dan juga slave. Pada bagian master, saat button ditekan, maka akan berlogika 0 (karena terhubung ke ground). Saat button berlogika 0, maka akan menampilkan "1" pada serial monitor, dan ketika tampil "1", slave akan mendeteksi dan Led akan hidup. Ketika button tidak diteka, maka input 2 dari slave akan bernilai "1" karena yang kita gunakan adalaj perintah input pull_up. input_pullup akan berlogika 1 pada defaultnya. saat berlogika 1, maka akan ditampilkan angka "2" pada serial monitor. Kemduian slave akan mendeteksi dan Led mati.
6. Video [kembali]
7. Link Download [kembali]
File Rangkaian
Video Simulasi Rangkaian
Listing Program Master klik disini
Listing Program Slave
